应用概述

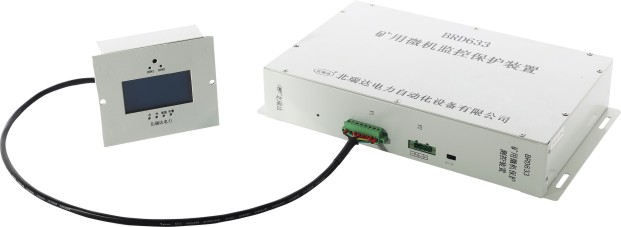

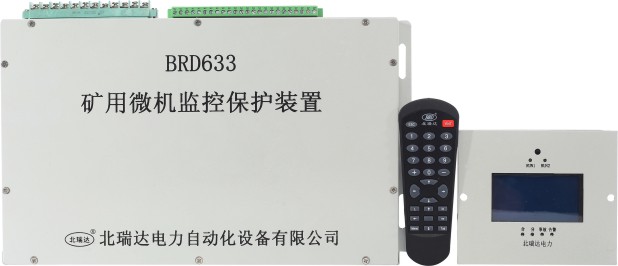

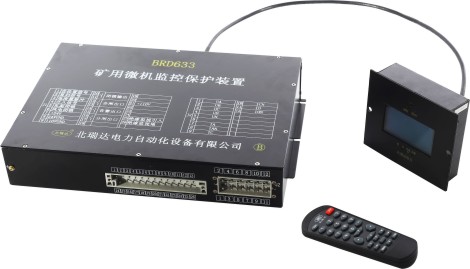

BRD633型矿用微机保护测控装置，用于煤矿井下6～10kV电压等级的中性点不接地或中性点经消弧线圈接地的系统，装置集保护、监测、控制、录波、通信于一体，对井下的高压线路起到监控和保护作用。装置采用FYF6红外遥控器或按键进行操作，在井下可安全方便的设置运行参数，查看 设备运行状态。BRD633分为“线路模式”和“电机模式”两种运行模式，有各自独立的保护功能项，每个模式中的定值参数均可独立、无级整定，不因井下高压开关所带馈出线类型发生变化而改变，便于用户根据实际需要灵活选择。本产品是高性能微机保护装置，具有功能丰富、性能可靠、操作方便等特点，在井下供电系统改造中，可替换老式继电保护以弥补其功能简单、精度低的缺陷。BRD633配套高压防爆开关使用，与AEG300A低压饱馈线开关综合保护器（配套使用低压防爆开关）和井下电力监控分站组成井下电力监控系统，对井下供电系统起到保护和监控作用，是创建井下高压电力监控系统的首选。
线路模式
★速断保护（带方向）
★两段式定时限过流保护（带方向）
★三段式零序过流保护（带方向）
★低电压保护
★过电压保护
★反时限过负荷保护
★零序过压保护
★不平衡电压保护
★低周功能
★绝缘电阻监察
★风电瓦斯闭锁
电机模式
★启动时间过长保护
★短路保护
★两段式定时限过流保护（带方向）
★三段式零序过流保护（带方向）
★低电压保护
★过电压保护
★反时限过负荷保护
★零序过压保护
★不平衡电压保护
★绝缘电阻监察
★风电瓦斯闭锁
测控功能
★6路遥信开入：合位置信号、信号复归、电度脉冲、瓦斯闭锁、风电闭锁、开入1
★ 4路开出：断路器遥控分输出、断路器遥控合输出、闭锁输出、告警输出
★ 对模拟量UA、UB、UC、IA、IC、U0、I0、RJY绝缘电阻的测量，计算有功、无功、功率因数、正有功电度、负有功电度、正无功电度、负无功电度
★保护事件顺序记录SOE
