应用概述

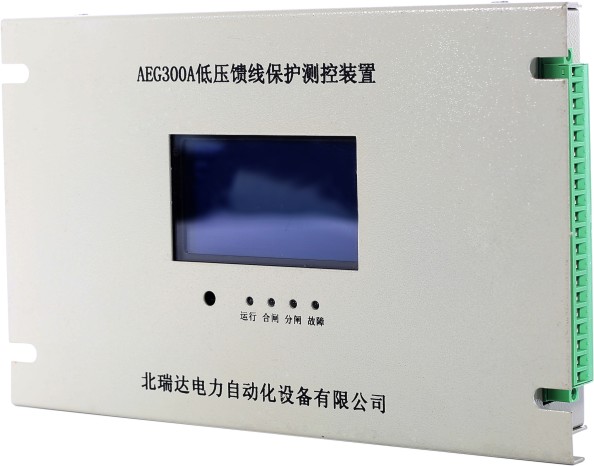

AEG300A型低压馈线开关保护器是一款具有高可靠性、高精度、使用新技术处理漏电保护的新型煤矿低压微机保护装置。AEG300A适用于煤矿井下额定电压为380V/660V/1140V，额定电流至1000A的三相中性点不接地系统，对总开关、分支开关和大容量电动机起保护作用。该保护器采用FYF6红外遥控器进行操作，在井下可安全方便地设置运行参数，查看设备运行状态。保护器具备CAN2.0通讯接口，使用IEC60870-5-104规约文本与监控分站进行通讯。当井下配电所的支路开关数量发生变化时，并不会影响到保护器的精准度，即选择性漏电保护的方向不因支路开关的增减而产生偏差，从而大大提高了漏电保护的可靠性。
产品特点
★CPU采用32位DSP芯片
★装置提供CAN通讯方式
★红外遥控操作
★采用128×64点阵蓝膜复显液晶显示器，外形美观
★电路板采用多层表面贴装技术，采用工业级芯片，装置的硬件系统具有较高的抗干扰能力和工作可靠性
★装置采用整体全封闭铁壳机箱，强弱电严格分开
★兼有遥测、遥控、遥信功能
★装置具有独立的操作回路
★装置具有总、分开关的设置开关，通过液晶屏幕可直接设置
★真正的防尘、抗振动设计，适合安装于开关柜、低压防爆柜等环境条件较为恶劣的现场运行
环境条件
★工作温度：-15℃～+50℃
★贮存及运输温度：-25 ℃～+70 ℃，在极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置能正常工作
额定电气参数
★交流电源：127V，允许电压范围：85V ～ 265V
★交流电压：380V、660V、1140V
★交流电流：200A、400A、500A、630A
★频 率：50Hz
装置过载能力
★电流回路：10倍额定电流，连续工作
★电压回路：1.5倍额定电压，连续工作
功率消耗
★整机功耗：＜ 10W
保护功能
★短路保护
★反时限过载保护
★失压保护
★过压保护
★负序过流保护
★不平衡保护
★缺相保护
★漏电闭锁
★漏电保护
★选择性漏电保护
★风电瓦斯闭锁
测控功能
★4路遥信开入：合位置信号引入、复归信号引入、瓦斯闭锁引入、风电闭锁引入
★3路开出：断路器遥控分输出、断路器遥控合输出、闭锁输出
★对模拟量UA、UB、UC、IA、IB、IC、U0、I0、Rjy（漏电电阻）的测量，计算有功、无功、功率因数
★保护事件顺序记录SOE
