应用概述

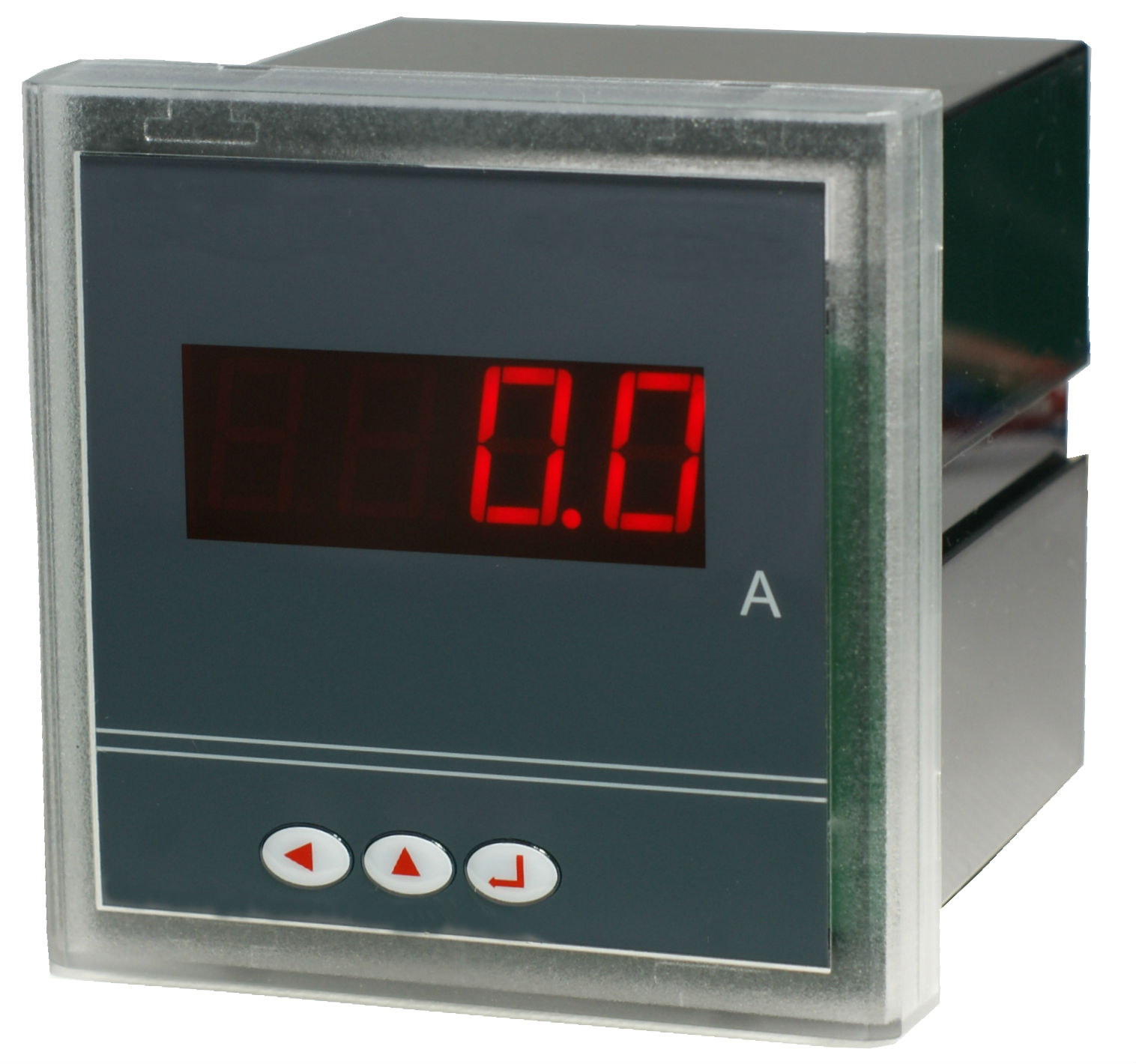

MT900-C单相智能电量仪表用于6～35kV和0.4kV中低压系统，产品集数据采集和控制及统计功能于一身，具有基本单回路交流电参量的测量、计算与统计、电能累计、脉冲输入量累计、故障记录、4路开关量输入、2路继电器输出、2路脉冲输出、越限告警、极值统计等功能。MT900-C提供通讯接口，支持RS485接口MODBUS通讯协议，可以方便地与各类计算机监控系统实现信息交换。装置外形图如图1-1-1所示：
B型外壳(48*96) C型外壳(48*48)
F型外壳（80*80）
★设计新颖，体积小、结构紧凑；
★功耗低,正常工作,整机功耗小于1W;
★外观流线型设计，美观大方，按键加盖安全防尘；
★真有效值测量，避免谐波影响；
★所有的工作参数均可现场设置；
★嵌入式CPU，使用专用计量模块,并辅以在线补偿技术；
★独特的抗干扰性能，保证在恶劣的电力系统环境中稳定运行；
★面板式安装与独特卡式固定方式，安装简便牢固。
功能配置
| 名 称 | 单相电压表 | 单相电流表 | 三相电压表 | 三相电流表 | 三相电压、电流组合表 |
型 号
(尺寸) | MT900-CⅠ/U
(96*48)
MT900-CⅡ/U
(48*48) | MT900-CⅠ/I
(96*48)
MT900-CⅡ/I
(48*48) | MT900-CⅠ/3U
(96*96)
MT900-CⅡ/3U
(80*80) | MT900-CⅠ/3I
(96*96)
MT900-CⅡ/3I (80*80) | MT900-CⅠ/3T
(96*96)
MT900-CⅡ/3T
(80*80) |
| 功能描述 | 电压+RS485
+设置键 | 电流+RS485
+设置键 | 电压测量
+设置键 | 电流测量
+设置键 | 三相电压+三相电流测量
+设置键 |
