应用概述

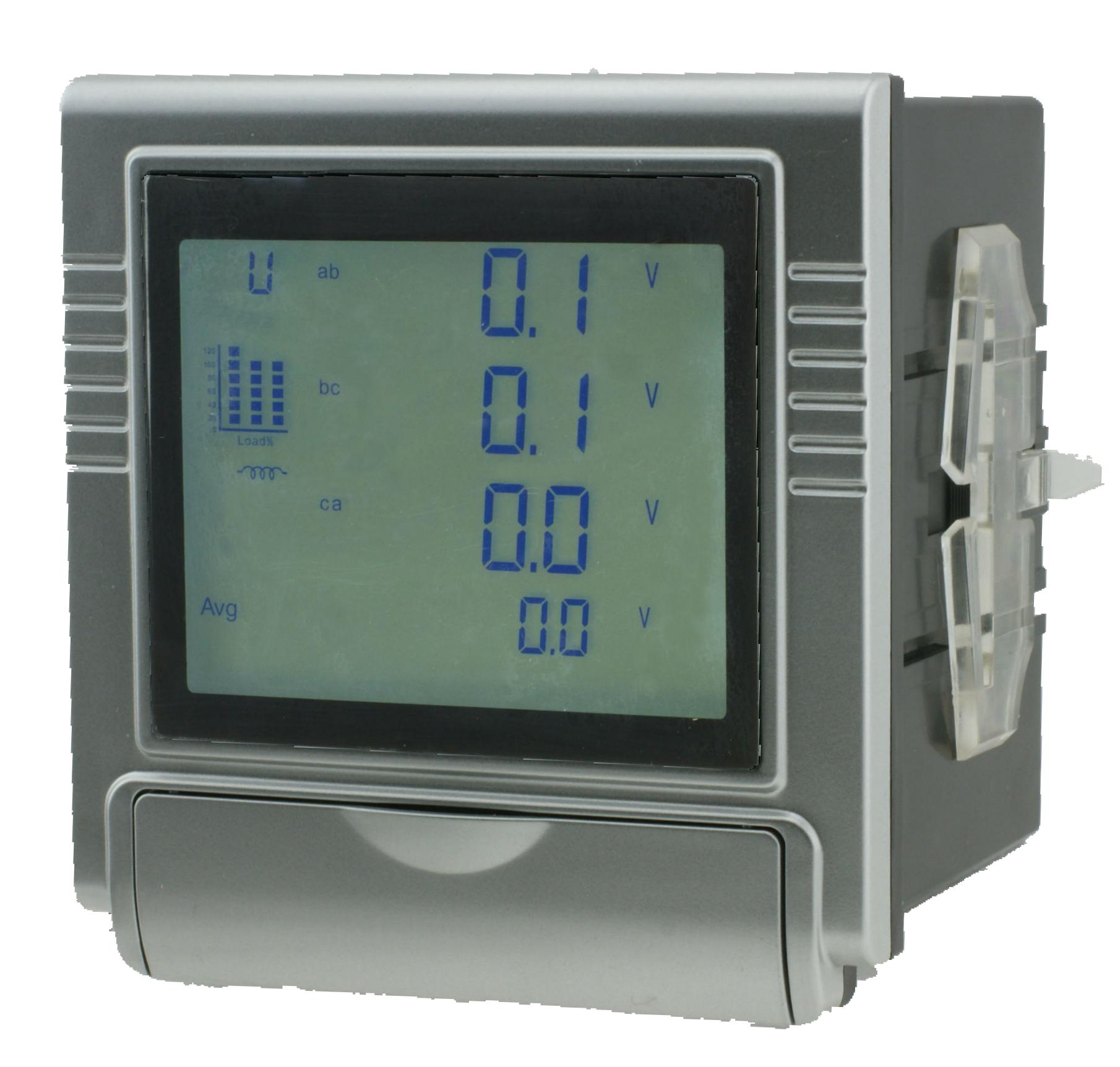

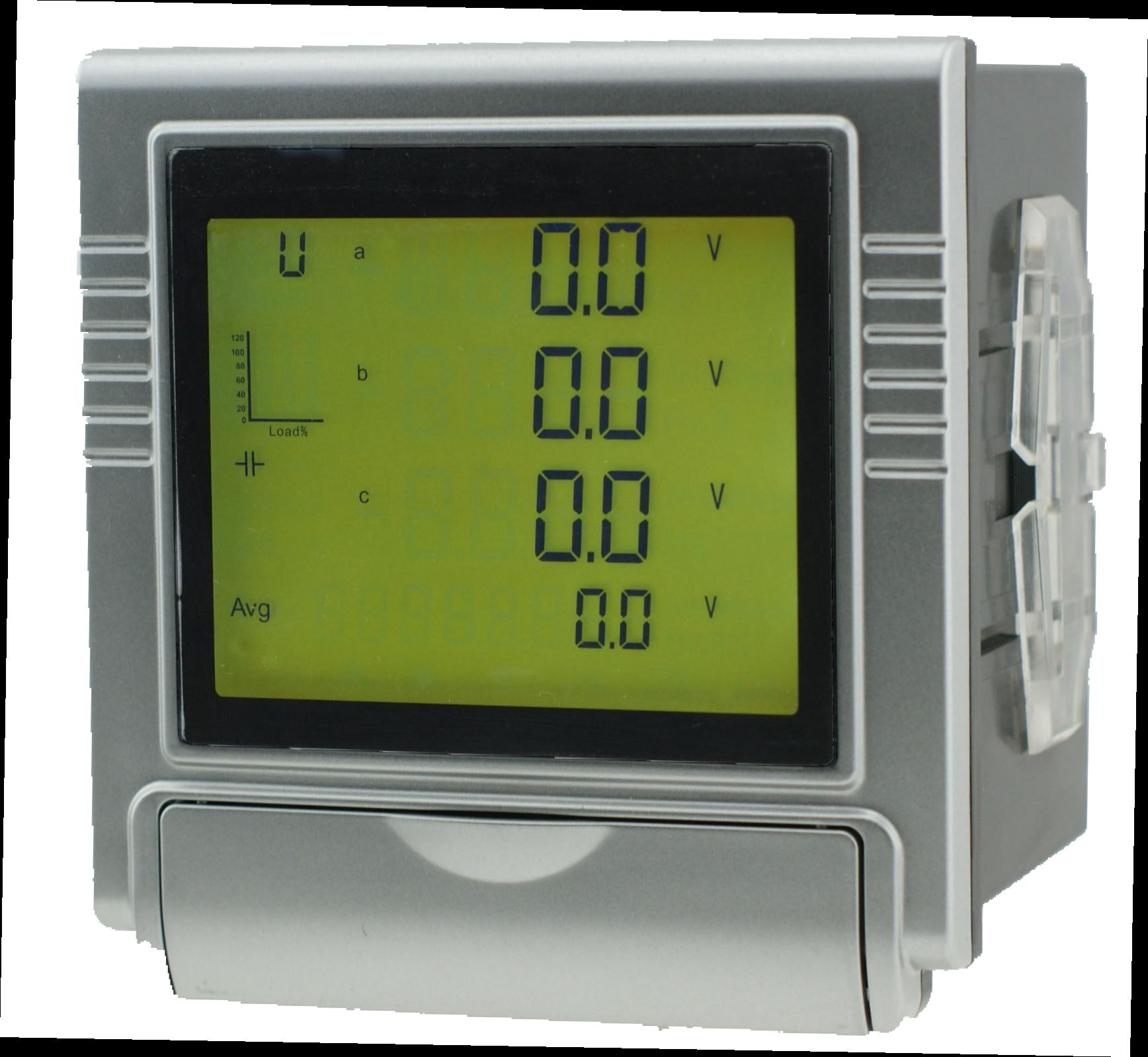

MT/C3三相多功能表是一款用于中低压系统 （6～35kV和0.4kV）的智能化装置，它集数据采集、控制、统计功能于一身，具有交流电参量的测量、电能计量、脉冲输入量累计、故障记录、4路开关量输入监测、2路继电器输出、2路脉冲输出、越限告警、2～32次谐波监测的功能等功能。MT/C3提供通讯功能，支持RS485接口MODBUS通讯协议，与计算机监控系统连接。装置外形如图所示。
特点
★全参数测量：支持三相三线制和三相四线制，具有三相电压、三相电流、零序电流、有功功率、无功功率、视在功率、功率因数、系统频率等全电网参数测量功能。
★计量功能：总、正向、反向有功电能；A/B/C分相绝对值有功电能；总、正向、反向无功电能；A/B/C分相绝对值无功电能；四象限无功电能。具有2路电能脉冲输出，分别关联有功与无功电度量。
★谐波测量：电压和电流的谐波畸变率THD,电压的2～32次谐波分量占有率、电流的2～32次谐波分量占有率、电压的基波有效值、电流的基波有效值等的测量与计算功能。
★分时计量：具有4个费率，48个时段，能分时计量正反向有功电能、正反向无功电能、四象限无功电能。
★需量测量：正反向有功最大需量、正反向无功最大需量及发生时间。
★值统计：各相/线电压、电流、频率、总/三相功率因数、总/三相有功功率、无功功率、视在功率的最大/最小值及发生时间。
★不平衡度：三相电压、电流不平衡度。
★告警事件记录：电参量越限告警，支持过流、零流、接地、低压、过压、低频、过频、低功率因数越限告警，可设置关联继电器输出。最多可记录16个告警SOE事件。
★控制输出：具有2路继电器控制输出。
★关量输入；具有最大共4路开关量输入功能；同时3、4点硬结点可设定为脉冲计数输入功能；最多可记录32个开关量SOE事件。
★本地测控：所有电参量、事件记录、运行状态可本地查看，参数可本地设置，控制继电器可本地合、分闸操作等。
功能配置
| 功能/型号 | MT900-C3/U | MT900-C3/I | MT900-C3/E | MT900-C3/T |
| 参数测量 | 电压 | √ |
| √ | √ |
| 电流 |
| √ | √ | √ |
| 零序电流 |
| √ | √ | √ |
| 有功功率 |
|
| √ | √ |
| 无功功率 |
|
| √ | √ |
| 视在功率 |
|
| √ | √ |
| 功率因数 |
|
| √ | √ |
| 频率 | √ |
| √ | √ |
| 温度 | √ | √ | √ | √ |
| 能量 | 有功电能 |
|
| √ | √ |
| 无功电能 |
|
| √ | √ |
| 电能脉冲 |
|
| 选配功能 | √ |
| 分时计量 |
|
| 选配功能 | 选配功能 |
| 统计 | 极值统计 |
|
| √ | √ |
| 需量统计 |
|
| √ | √ |
| 不平衡率 | √ | √ | √ | √ |
| 综合监控功能 | 4路开关量输入 | 选配功能 | 选配功能 | 选配功能 | 选配功能 |
| 2路继电器输出 | 选配功能 | 选配功能 | 选配功能 | 选配功能 |
| RS485通讯 | √ | √ | √ | √ |
| 综合显示 | √ | √ | √ | √ |
| 谐波 |
|
|
|
| 选配功能 |
| 越限告警功能 | 过电压 | √ |
| √ | √ |
| 过电流 |
| √ | √ | √ |
| 过频率 | √ |
| √ | √ |
| 低电压 | √ |
| √ | √ |
| 低频率 | √ |
| √ | √ |
| 零流 |
| √ | √ | √ |
| 低功率因数 |
|
| √ | √ |
| 接地 |
| √ | √ | √ |
